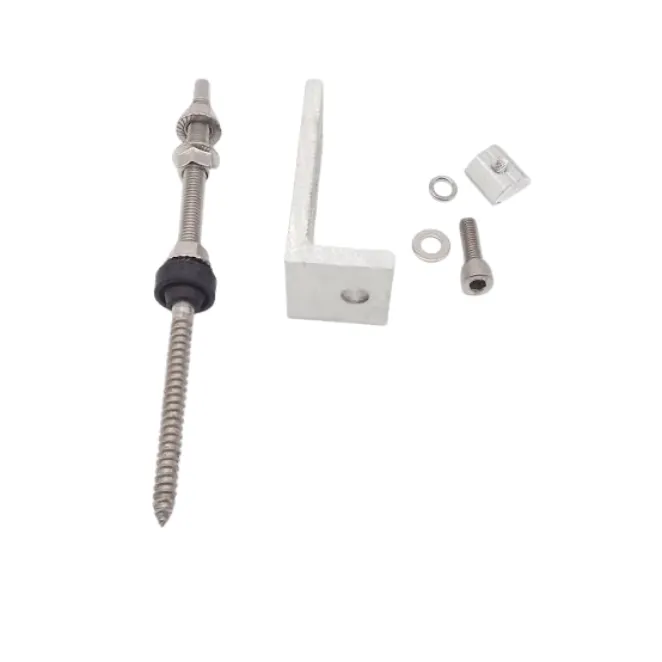

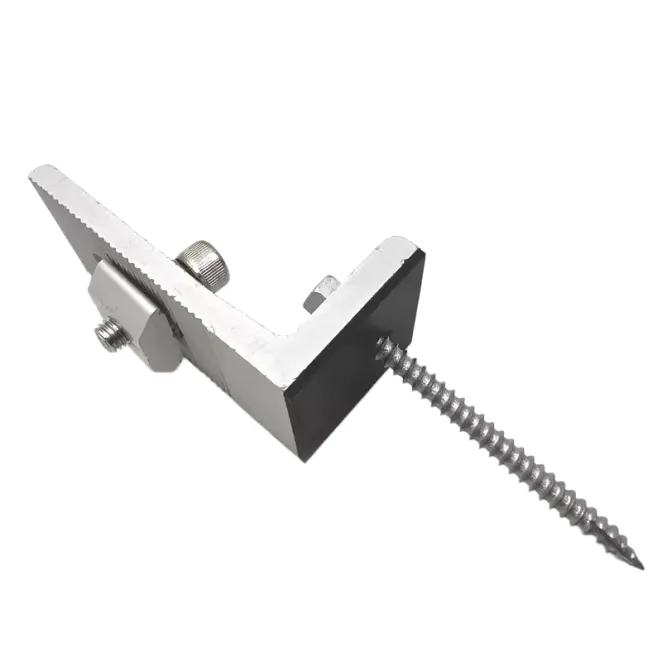

Л-фоот за соларну монтажу

Годинама се бавимо соларном монтажом и овде у Ксиамен Хонор Енерги. Површина Л-фоота за соларну монтажу обрађена је анодизацијом да би се побољшала отпорност на оксидацију и издржљивост на отвореном. Са својом компактном структуром у облику слова Л, ПВ Л стопа обезбеђује стабилну везу између соларних шина и носећих структура. Компатибилан је са уобичајеним шинама за соларну монтажу, укључујући профиле 41×41 мм и 41×62 мм, и широко се користи у металним кровним системима, бетонским кровним инсталацијама и соларним монтажним конструкцијама на земљи.

Соларна монтажа Л ножна конструкција

ПВ Л стопа је правоугаони држач који се користи у соларним системима за монтажу за повезивање фотонапонских шина са носећим структурама. Преноси механичка оптерећења са соларних модула и шина на кров или темељ.

Типична путања учитавања је:

Соларни модул → Шина → Л стопа → Кровна конструкција / темељ

Хоризонтална основа је причвршћена за носећу површину, док је вертикални пресек повезан са соларном шином помоћу вијака. Дизајн са прорезима омогућава подешавање положаја током инсталације, побољшавајући поравнање шина и компатибилност са различитим условима крова.

Материјал и површинска обрада

6005-Т5 Алуминијумска легура

Л ноге за соларну монтажу се углавном производе од легуре алуминијума 6005-Т5, која нуди равнотежу снаге, лаганог дизајна и отпорности на корозију.

Анодизирана површина формира заштитни слој оксида који побољшава отпорност на влагу, оксидацију и изложеност спољашњој средини. За примену у приобалном или високо корозивном окружењу, алтернативе од нерђајућег челика се могу изабрати у складу са захтевима пројекта.

Карактеристике производа

Подесиви дизајн везе

Интегрисани дизајн утора омогућава флексибилно позиционирање између Л стопе и соларне шине, помажући у одржавању поравнања између различитих монтажних структура.

Лагана алуминијумска конструкција

Структура од алуминијумске легуре смањује тежину компоненти уз одржавање механичке чврстоће потребне за апликације фотонапонске монтаже. Ово га чини погодним за велике соларне пројекте где су тежина компоненти и ефикасност инсталације важни.

Компатибилност са железницом

Л ноге за соларну монтажу су компатибилне са најчешће коришћеним профилима ПВ шина, укључујући:

· Алуминијумске шине 41×41 мм

· Алуминијумске шине 41×62 мм

· Прилагођени шински системи

Карактеристике перформанси

Подршка структурном оптерећењу

Перформансе оптерећења Л стопала за соларну монтажу зависе од врсте материјала, дебљине, димензија, начина фиксирања и дизајна система.

Типични ПВ системи за монтажу који користе Л стопа су дизајнирани за апликације са брзином ветра до 60 м/с и оптерећењем снега око 1,4-1,5 кН/м². Стварни учинак зависи од структурних прорачуна специфичних за пројекат и услова околине.

Отпорност на корозију

Комбинација причвршћивача од елоксираног алуминијума и нерђајућег челика обезбеђује отпорност на корозију за дуготрајне спољне фотонапонске примене. Одговарајући избор материјала помаже у смањењу ризика од корозије узроковане изложеношћу околине и проблемима компатибилности метала.

Процес производње

Л ноге за соларну монтажу се производе кроз процесе укључујући штанцање, обраду екструзијом и ЦНЦ машинску обраду.

За стандардну производњу великог обима, штанцање обезбеђује конзистентне димензије и ефикасну производњу. ЦНЦ обрада се користи за прилагођене дизајне, посебне димензије и захтеве мале запремине.

Квалитет производње се фокусира на:

· Тачност димензија

· Прецизност утора и рупа

· Доследност површинске обраде

· Структурни интегритет

Процес елоксирања побољшава перформансе површине алуминијумских компоненти повећањем тврдоће, отпорности на корозију и временске отпорности.

Апликације

Метални кровни соларни системи

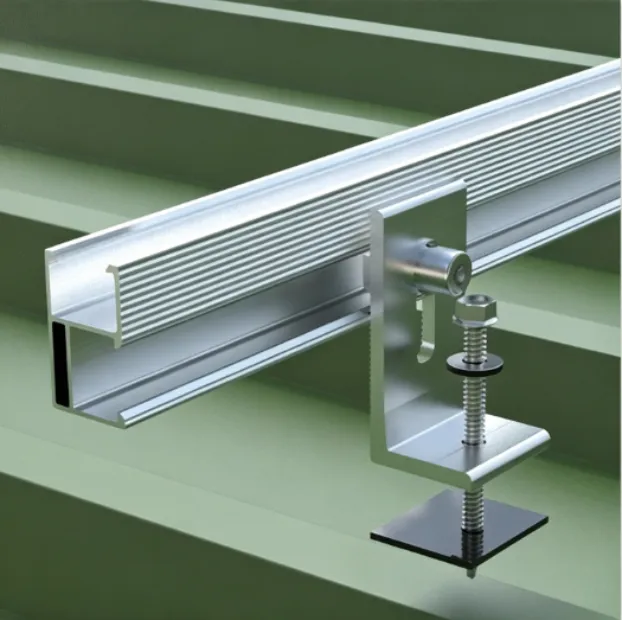

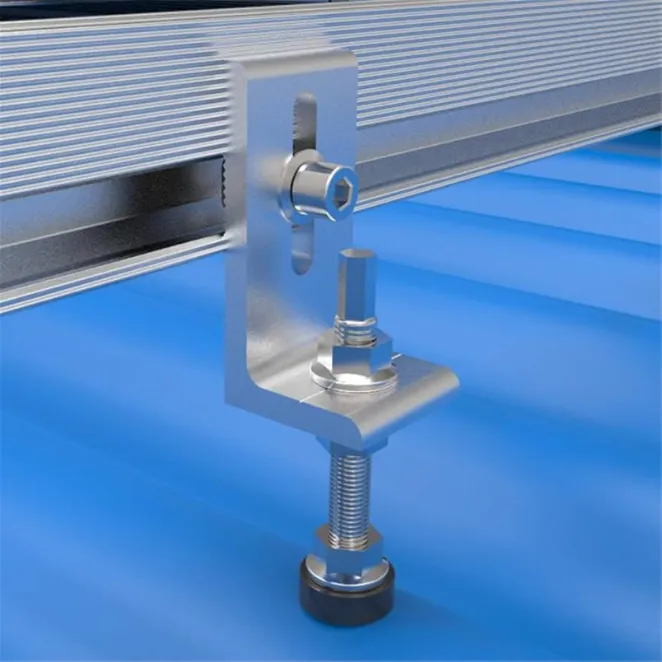

Соларне монтажне Л ноге се широко користе на трапезоидним и валовитим металним крововима. Њихова компактна структура омогућава да се ПВ шине директно повежу са кровним носећим конструкцијама помоћу одговарајућих причвршћивача.

Кровни системи са стојећим шавовима

За кровове са стојећим шавовима, Л ноге се могу комбиновати са кровним стезаљкама како би се обезбедила шинска веза без директног продирања у површину крова.

Бетонски кровни системи

На бетонским крововима, Л ноге се могу инсталирати са одговарајућим монтажним основама или анкерима за повезивање ПВ шина и подржавање соларних модула.

Приземне соларне структуре

Л-фоот за соларну монтажу може да се користи и у соларним системима постављеним на земљу где су потребне подесиве шинске везе и компактне компоненте за монтажу.

Како одабрати Л-стопе за соларну монтажу

Избор материјала

За стандардне фотонапонске примене, легура алуминијума 6005-Т5 са елоксираним третманом се обично бира због односа чврстоће и тежине и отпорности на корозију.

За приобална подручја, индустријска окружења или локације са већом изложеношћу корозији, може се одабрати нерђајући челик или други материјали отпорни на корозију.

Одабир дебљине

Коначну дебљину треба изабрати у складу са захтевима оптерећења система, условима крова и дизајном монтаже.

Избор димензија

Димензије Л стопа треба да одговарају соларном шинском систему и инсталационој структури. Важни параметри укључују основну величину, вертикалну висину, положај утора и дизајн рупе за монтажу.

Прилагођене димензије се могу развити према различитим соларним монтажним структурама.

Водич за брзи избор

ФАК

К1. Шта је Л стопало за соларну монтажу?

Л стопа за соларну монтажу је алуминијумски носач у облику слова Л који се користи за повезивање ПВ шина са кровним конструкцијама или монтажним темељима. Служи као кључна компонента за повезивање у соларним системима за монтажу.

К2. Који материјал се користи за ПВ Л стопала?

Већина ПВ Л стопа је направљена од легуре алуминијума 6005-Т5 због механичке чврстоће, лаганих својстава и отпорности на корозију.

К3. Где се користе Л ноге?

Л-подножје за соларну монтажу се обично користи у металним кровним системима, соларним инсталацијама бетонских кровова, фотонапонским структурама постављеним на земљу и комерцијалним фотонапонским пројектима.

К4. Да ли се соларна монтажна Л стопала могу прилагодити?

Да. Димензије, дебљина, дизајн прореза, површинска обрада и методе повезивања могу се прилагодити према различитим соларним монтажним структурама.

К5. Који је очекивани радни век алуминијумских Л стопала?

Када се правилно одаберу са одговарајућим материјалима, површинском обрадом и компатибилним компонентама за монтажу, ноге од анодизираног алуминијума Л могу испунити дугорочне радне захтеве фотонапонских система.

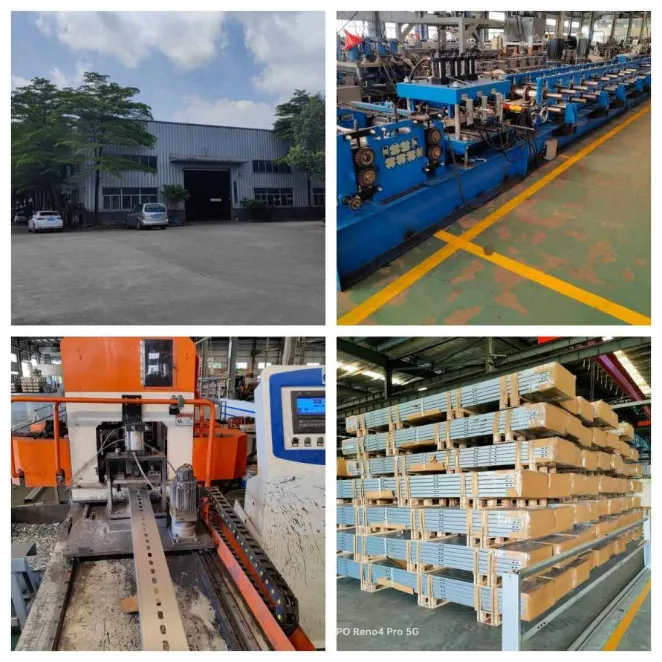

Фабрика и контрола квалитета

Ксиамен Хонор Енерги производи прибор за соларну монтажу кроз контролисане производне процесе, укључујући инспекцију сировина, обликовање или машинску обраду, површинску обраду и коначну верификацију квалитета.

Контрола квалитета се фокусира на конзистентност материјала, тачност димензија, квалитет површинске обраде и перформансе производа.

Опције паковања укључују извоз дрвених палета и челичних палета за заштиту компоненти током транспорта.

Цертификати

Ксиамен Хонор Енерги прати стандарде управљања квалитетом за производњу компоненти за соларну монтажу, укључујући:

· ИСО 9001 систем управљања квалитетом

· Захтеви усаглашености у вези са ЦЕ

· ЈИС стандардне референце
