Соларна спојна плоча

Део који се зове Соларна везна плоча је у основи јак, раван комад метала, у облику дебелог правоугаоника. Чврсто је направљен од челика високе чврстоће који је премазан да спречи рђу. У њему је избушено много рупа за вијке по врло специфичном, планираном узорку. Његов главни задатак је да буде супер чврста веза. Делује као конектор за тешке услове који се спаја и закључава два главна дела потпорне конструкције: хоризонталне греде које држе соларне панеле горе и вертикалне стубове који су усидрени у тлу. Чврстим спајањем ових делова обезбеђује се да се сва тежина и сила са панела и ветра безбедно пренесу кроз целу конструкцију и у земљу.

Начин повезивања

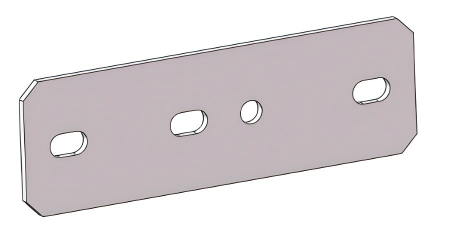

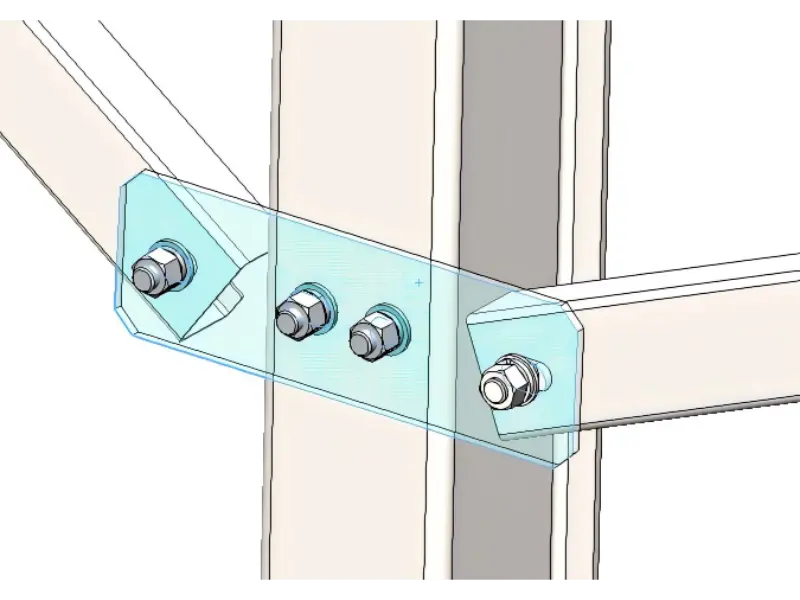

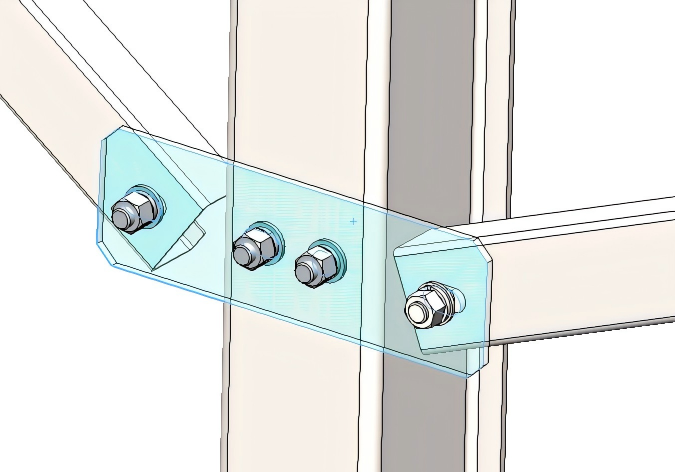

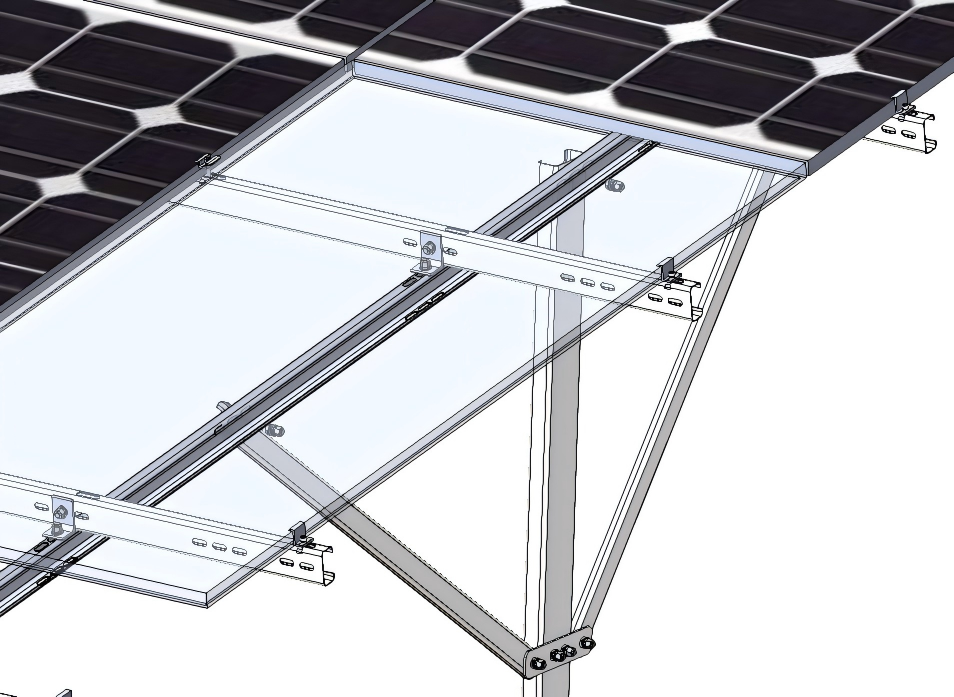

Повезујућа соларна плоча се обично налази у системима за подупирање са једним стубом или системима за подупирање тла који захтевају додатно дијагонално учвршћивање. То је зато што ефикасно преноси све силе на главни стуб, чиме се појачава дужина главне уздужне греде и осигурава је на месту. Мора да има најмање четири рупе: спољне рупе за спајање дијагоналних подупирача и две централне рупе за повезивање главног стуба.

Рупе спојне плоче за монтажу на Солар са обе стране су обично распоређене у паровима, јер обично само два нагнута кабла треба да буду причвршћена за стуб. Централне рупе су углавном распоређене или хоризонтално у паровима или вертикално у паровима. Иако се оријентација разликује, расподела напона остаје у суштини иста. Данас су рупе типично дизајниране у вертикалном распореду како би се избегла концентрација напрезања дуж исте хоризонталне линије, чиме се повећава стабилност.

Карактеристике дизајна

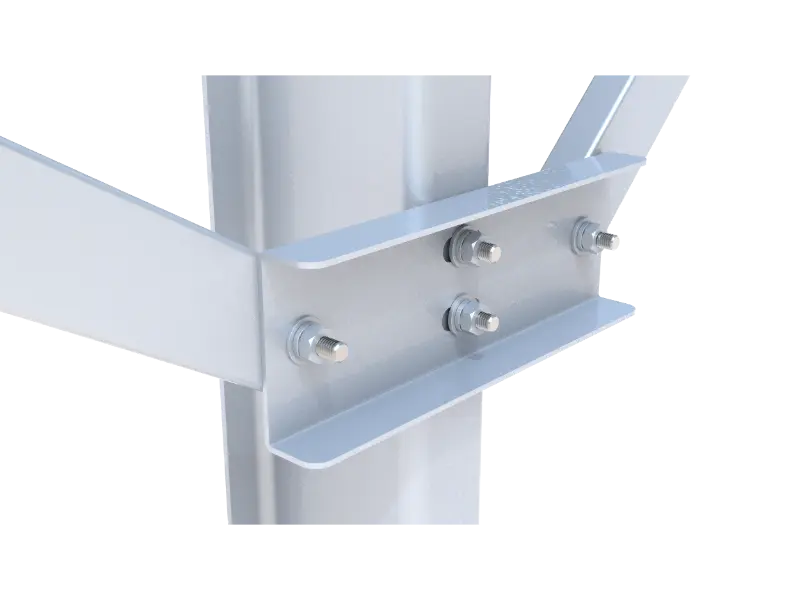

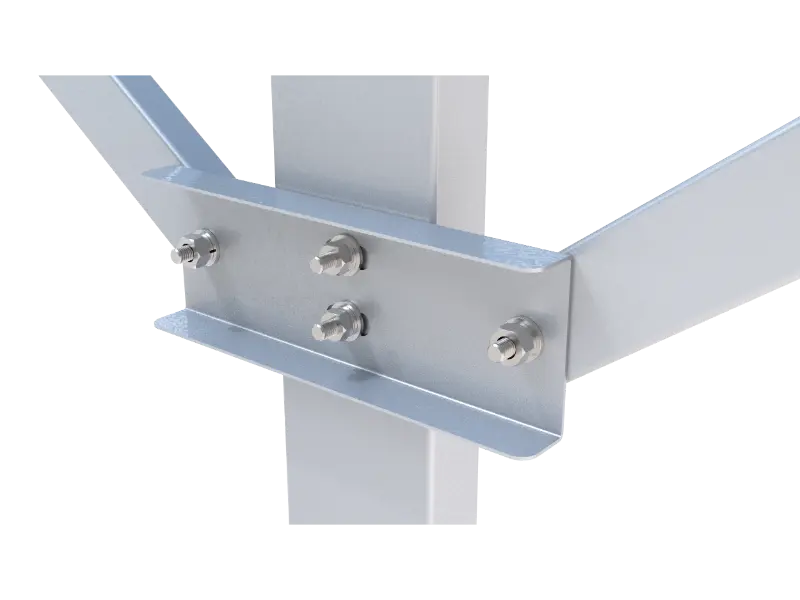

Моунт соларна спојна плоча такође има паметан дизајн: њене горње и доње ивице су савијене или пресавијене. Градитељи често користе овај облик на местима која имају јак ветар или снег. Преклопљене ивице на спојној плочи раде баш као ојачани углови на чврстој кутији за транспорт. Ово није само због изгледа; заправо закључава метал у много чвршћи облик који се опире савијању.
