Средње и крајње стезаљке

Будимо искрени — када људи говоре о ПВ системима за монтажу, сва пажња је усмерена на шине, стубове, темеље. Али делови који заправо држе соларне панеле на месту су стезаљке -средње стеге и крај цлампс. У компанији Ксиамен Хонор Енерги, довољно смо дуго у овом послу да знамо једну ствар: ако вам споне покваре, цео ваш низ је у невољи.

Шта су тачно средње и крајње стезаљке и зашто су вам потребне обе?

Искрено, обоје раде исти основни посао: држе соларне панеле на шинама. Али место где седе чини сву разлику. Средње стезаљке се налазе између два панела.

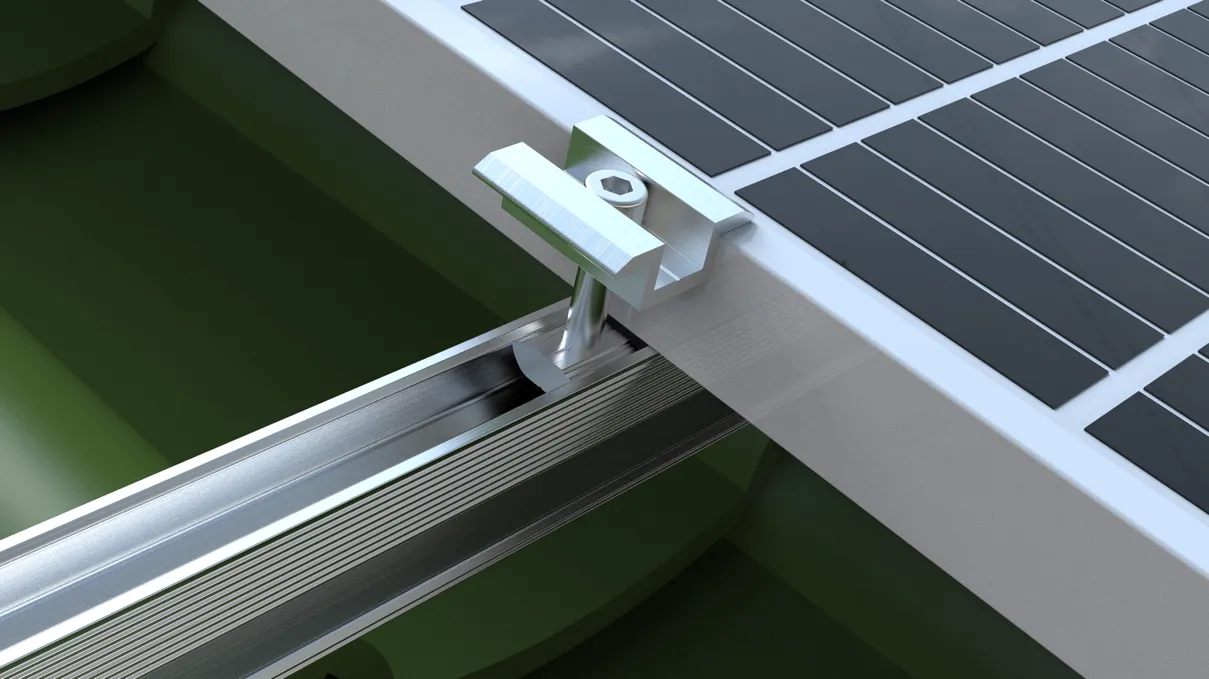

Замислите ово — имате једну плочу са леве и десне стране, а средња стезаљка се налази тачно у процепу, истовремено хватајући ивицу обе. Одржава равномерни размак, спречава померање панела из поравнања и све чврсто закључава за шину испод. Сваком панелу су потребна два од њих - по један са сваке стране. Крајње стезаљке су држачи за књиге. Иду на самом почетку и на самом крају сваког реда, хватајући само спољну ивицу првог и последњег панела. Њихов посао је да спрече цео ред да не клизи у страну када ветар удари. Без њих, тај ред панела би се полако олабавио током времена. Дакле, једноставним речима: средње стеге се повезују, а крајње стезаљке капице. Користите оба, или ваш низ неће дуго остати заједно. Крајње стезаљке (које се називају и бочне стезаљке или ивичне стезаљке) постављају се на спољне ивице сваког реда панела. Свака крајња стезаљка држи само спољну ивицу једног модула, делујући као "капа" да спречи да се цео ред помера у страну под јаким ветровима или вибрацијама. Крајње стезаљке захтевају пажљивији дизајн од средњих стезаљки јер држе само једну плочу—под оптерећењем имају тенденцију да се ротирају или склизну са оквира ако нису правилно пројектоване. Једноставним речима: средње стезаљке држе везе између панела, а крајње стезаљке руковају ивицама. Потребно вам је обоје да претворите низ појединачних панела у једну чврсту структуру.

Спецификације

Компатибилан са већином панела на тржишту Наше средње и крајње стезаљке су дизајниране за максималну компатибилност. Главни ПВ модули имају дебљину оквира у распону од 30 мм до 50 мм, а наши производи покривају практично све. Стандардне средње величине обујмица (дебљина модула): 30 мм / 33 мм / 35 мм / 38 мм / 40 мм / 45 мм / 50 мм Стандардне величине крајњих обујмица (висина оквира модула): 35 мм / 40 мм / 45 мм / 50 мм Дужина стезаљке: Стандардна 40 мм, 50 мм - дужина по жељи, 6 мм. Размак панела (средња стезаљка): 20 мм, 26 мм, 28 мм, итд. Такође нудимо подесиве средње стеге и подесиве крајње стезаљке које покривају или 30/34/38/42 мм или 35/40/45/50 мм у једном моделу. Мање СКУ-а у вашем складишту, мање главобоље на градилишту.

Материјали и завршна обрада

Обујмице за алуминијумско тело и хардвер од нерђајућег челика стоје на отвореном, изложене сунцу, киши и температурним променама из године у годину. Ако материјал није исправан, зарђаће за три до пет година. Наше средње и крајње обујмице су направљене од легуре алуминијума 6063-Т5 – најпровјеренијег и широко коришћеног квалитета алуминијума у ​​индустрији ПВ монтаже. Нуди високу затезну чврстоћу, малу тежину и одличну отпорност на корозију, са животним веком од 20-25 година у спољашњим окружењима. Површинска обрада је елоксирана – природно сребрна или прозирна завршна обрада, са дебљином оксидног филма од 8-10 микрона. Овај танки филм драматично побољшава отпорност на корозију. За посебне захтеве је доступан и црни елоксирани или електрофоретски премаз. Хардвер је од нерђајућег челика 304 или 316 – вијци и навртке који неће зарђати док су алуминијумски делови још увек у добром стању. Противклизне подлоге су направљене од ЕПДМ гуме (етилен пропилен диен мономер), постављене између стезаљке и оквира модула. Ови јастучићи служе за две сврхе: повећавају трење како би спречили померање панела под оптерећењем ветра, и ублажавају силу стезања како би се избегло гребање или деформисање алуминијумског оквира. ЕПДМ гума је отпорна на УВ зрачење и старење, поуздано ради од -40°Ц до 80°Ц.

Које врсте нудимо?

Помислили бисте да су средње и крајње стезаљке прилично једноставне – и углавном јесу. Али током година смо научили да једна величина дефинитивно не одговара свима. Различити пројекти, различити панели, различити услови локације – сви они траже нешто мало другачије. Дакле, ево шта имамо на залихама: Стандардне средње обујмице – ово су ваши радни коњи. Одговарају на конвенционалне уоквирене кристалне силиконске панеле, какве видите на 90% пројеката. Компатибилан са дебљинама модула од 30 мм све до 50 мм. Ништа фенси, само чврст и поуздан. Стандардне крајње стезаљке - иста идеја, али за спољне ивице. Исти опсег дебљине, иста једноставна инсталација. Они раде тачно оно што треба да раде и то раде добро.

Подесиве средње стезаљке

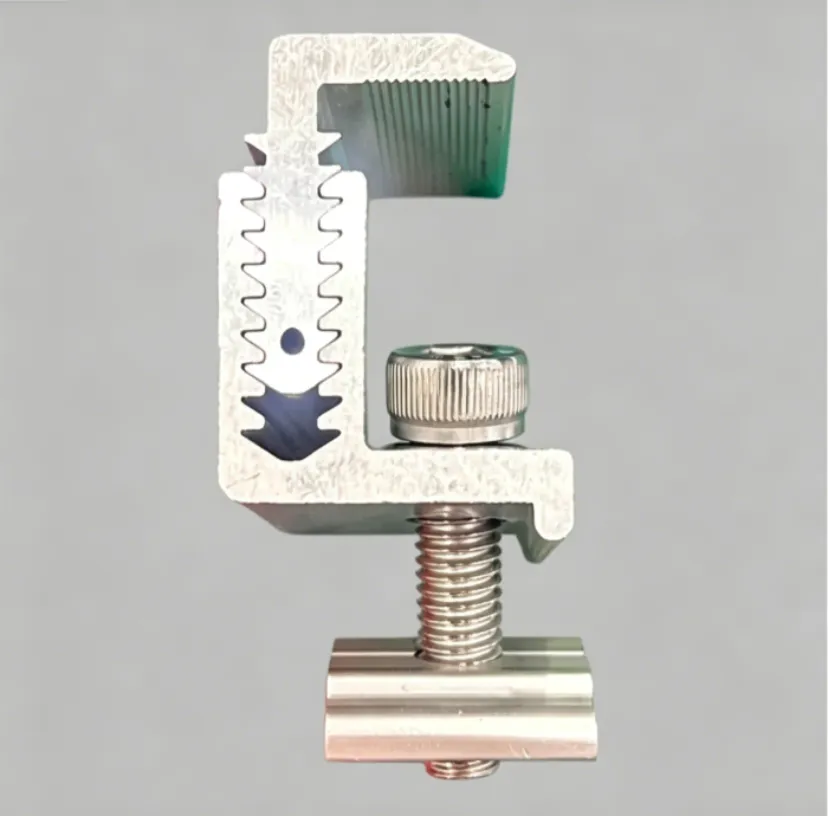

Овде ствари постају паметне. Једна стезаљка покрива више дебљина — 30/34/38/42 мм или 35/40/45/50 мм у једном моделу. Нема више нагађања која вам је дебљина потребна, нема више складиштења четири различита дела за четири различита посла. Узмите једну кутију и покривени сте за већину сценарија. Подесиве крајње стезаљке—исти подесиви концепт, али за положаје ивица. Даје вам исту флексибилност на крајевима ваших редова. Средње и крајње стезаљке за танки филм—ово су мало специјалност. Модули танког филма су много тањи од стандардних кристалних панела — говоримо о 5 до 7,7 мм. Обичне стезаљке једноставно их неће правилно ухватити. Зато правимо наменске оне са ужим профилом чељусти, посебно дизајниране да безбедно држе панеле танког филма без оштећења ивица. То је наш састав. Ако вам треба нешто изван ове стандардне понуде — нестандардна дебљина, специфична дужина, посебна завршна обрада — можемо да урадимо и прилагођене серије.

Инсталација

Једноставна, брза, није потребно бушење Инсталација стезаљки је једноставна — нема бушења у самим панелима. Стандардна процедура: монтирајте шине (У-канал, Ц-канал или алуминијумске шине) на носећу структуру, положите ПВ панеле на врх, поставите средње стезаљке између суседних панела и крајње стезаљке на спољним ивицама, затим затегните завртње. Сваки модул захтева две средње стезаљке, а сваки ред захтева две крајње стезаљке. Препоручени момент затезања је 8-15 Н·м, у зависности од дебљине модула и услова на локацији. Превише лабав и панели ће се померити на ветру; превише чврсто и ризикујете да оштетите оквир модула. Детаљне препоруке обртног момента су укључене уз сваку пошиљку.

Апликације

Од кровова до држача на земљи, надстрешница до БИПВ средњих и крајњих стезаљки се користе у готово свим врстама фотонапонских инсталација. Дистрибуирани кровни ПВ: кровови од валовитог челика, равни бетонски кровови, поплочани коси кровови — стезаљке причвршћују панеле за шине. Соларне фарме постављене на земљу: Десетине хиљада панела повезаних панел по панел са средњим и крајњим стезаљкама. Шта је са надстрешницама? Иста прича – панели иду на конструкцију надстрешнице, а стеге раде управо оно што увек раде: држе све чврсто.

БИПВ је мало другачији јер су панели заправо део саме зграде. Али погодите шта? И даље су вам потребне стезаљке. Они нису опциони.

И искрено, није битно да ли користите модуле од једног или двоструког стакла, равне или нагнуте - средње и крајње стезаљке су лепак који спречава да се цео низ распадне. Без њих, немате ништа осим гомиле лабавих панела.

Зашто одабрати наше производе?

Нећемо то сласти – Ксиамен Хонор Енерги се годинама бави ПВ монтажом. Знамо тачно где ствари крену по злу у соларној инсталацији. Стеге могу бити мале, али покваре чешће него што људи очекују. Лабави завртњи, остарела гума, истрошени елоксирани премаз — било који од ових детаља може угрозити безбедност читавог низа. Због тога се не бринемо за материјале: алуминијум 6063-Т5, нерђајући челик 304 и ЕПДМ гуму—све доказана решења стандардна у индустрији. Правилно елоксирање значи 20 година рада на отвореном без проблема. Наше спецификације покривају огромну већину панела на тржишту – дебљине од 30 мм до 50 мм, у основи су све покривене. А ако су вам потребне прилагођене величине, можемо и то. Стеге су мале. Али немојте их потцењивати. Ако су вам потребне поуздане стезаљке које вас неће изневерити, контактирајте.
