Монтажа на балкон

Ксиамен Хонор Енерги производи системе за соларну монтажу и компоненте за различита окружења фотонапонских инсталација, са управљањем квалитетом подржаним од стране ИСО 9001 и релевантним захтевима производа и тржишта.

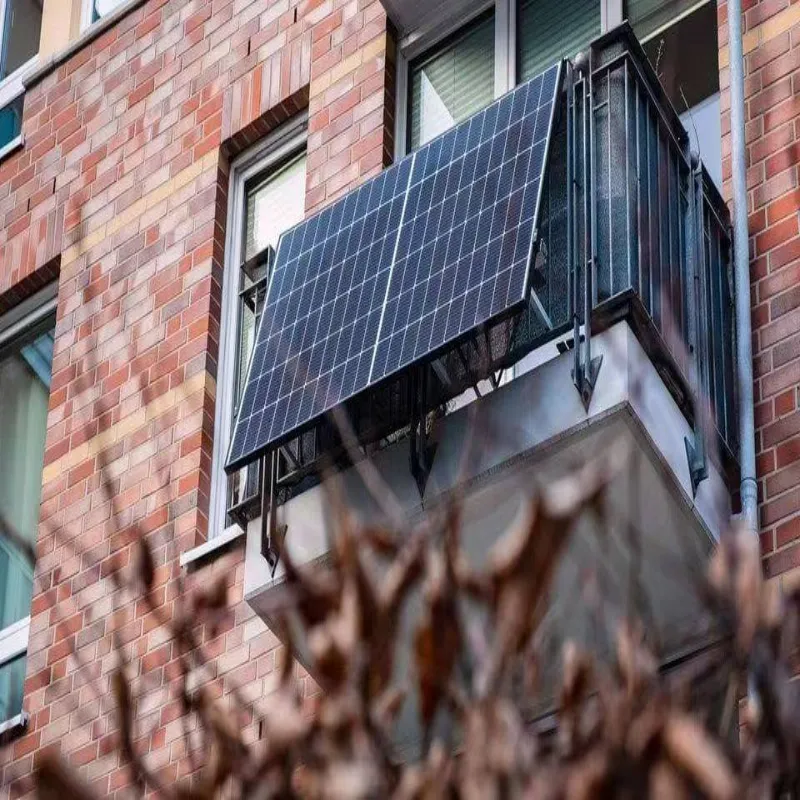

Балконска монтажа је дизајнирана за ПВ инсталације где конвенционална кровна монтажна конструкција није практична. Његова конфигурација за причвршћивање повезује структуру за монтажу соларног панела са компатибилном балконском оградом, избегавајући потребу за бушењем ограде током инсталације.

Ова конфигурација је посебно погодна за инсталације на балконима и терасама где је расположиви простор за монтажу ограничен или је непожељно трајно бушење. Погодност за инсталацију треба потврдити у складу са структуром ограде, спецификацијама фотонапонских модула, условима локације и важећим локалним захтевима.

Карактеристике

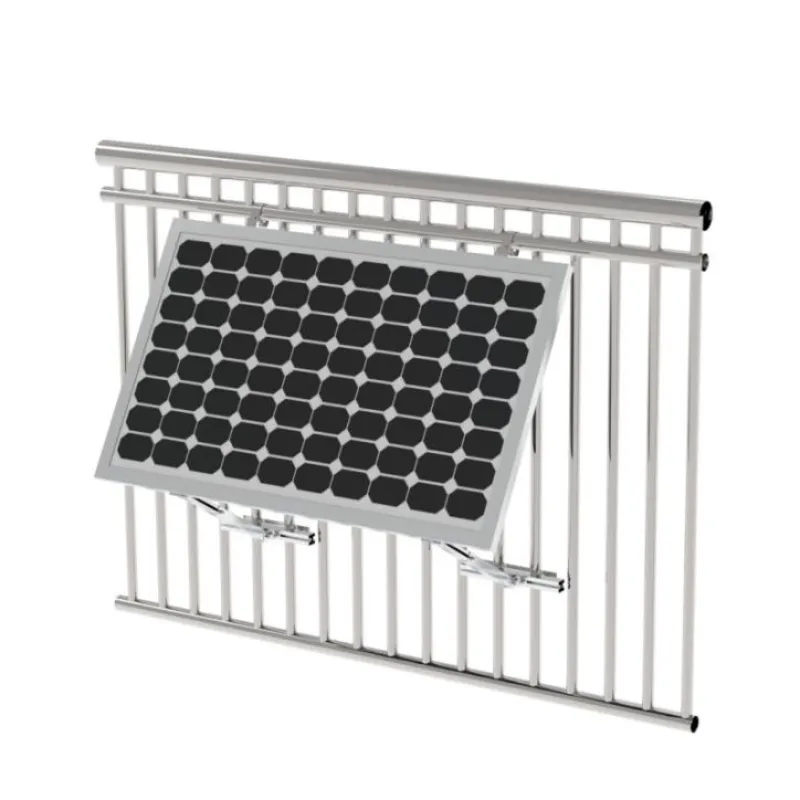

Монтажа на стезаљку

Монтажна конструкција се причвршћује директно на компатибилне балконске ограде без бушења у ограду. Ово смањује рад на структуралним модификацијама током уградње и пружа могућност монтаже за балконе где конвенционална монтажа на кров није доступна или неприкладна.

Систем је дизајниран за пречнике ограде до 52 мм, зависно од стварног профила ограде и конфигурације монтаже.

Подесив угао нагиба

Систем монтаже обезбеђује подесиви опсег нагиба од 15° до 30°. Угао се може изабрати према оријентацији балкона, распореду модула, расположивом простору и условима уградње.

Подесива структура такође омогућава промену положаја панела када се промене захтеви за инсталацију.

АЛ6005-Т5 Алуминијум и СУС304 нерђајући челик

Главна монтажна конструкција користи алуминијум АЛ6005-Т5, док се нерђајући челик СУС304 користи за одређене компоненте и причвршћиваче.

Комбинација обезбеђује лагану алуминијумску монтажну структуру са компонентама од нерђајућег челика одабраним за спољашњу ПВ монтажу. Материјали су погодни за дуготрајно излагање нормалним спољашњим условима, у зависности од услова околине на месту уградње.

Компатибилан са 30–35 мм уоквиреним соларним панелима

Балконски соларни носач је дизајниран за урамљене соларне панеле дебљине оквира од 30–35 мм.

Дебљина оквира панела је важан параметар компатибилности, али коначна компатибилност такође треба да узме у обзир димензије модула, профил оквира, тежину и конфигурацију монтаже. За пројектне апликације, Ксиамен Хонор Енерги може да прегледа релевантне димензије панела и ограде пре производње.

Компактна употреба простора на балкону

Монтажна конструкција је дизајнирана око постојеће балконске ограде, омогућавајући постављање фотонапонских модула без употребе конвенционалне кровне монтажне конструкције.

То га чини погодним за балконе, терасе, терасе и друге фотонапонске апликације са ограниченим простором. Коначни распоред модула зависи од расположиве дужине ограде, распореда балкона, димензија модула и применљивих структуралних захтева.

20+ година дизајнираног радног века

Балконски соларни носач има пројектовани радни век од више од 20 година.

Производ комбинује алуминијум АЛ6005-Т5 и нерђајући челик СУС304 са монтажном структуром дизајнираном за дугорочне спољне фотонапонске примене. Ксиамен Хонор Енерги пружа 10-годишњу гаранцију, у складу са важећим условима гаранције.

Техничке спецификације

ФАК:

П1: Да ли овај носач захтева бушење балконске ограде?

Не. Ксиамен Хонор Енерги Балцони Соларни носач користи конфигурацију стезаљке која се причвршћује на компатибилне балконске ограде без бушења у ограду. Пре уградње треба проверити структуру ограде и локалне захтеве за уградњу.

П2: Који соларни панели су компатибилни са овим носачем за балкон?

Носач је дизајниран за урамљене соларне панеле дебљине оквира 30–35 мм. Коначну компатибилност такође треба потврдити на основу димензија панела, профила рама, тежине и конфигурације монтаже.

П3: Које величине ограде су компатибилне са системом за монтажу?

Наведена компатибилност ограда је до 52 мм у пречнику. Стварна компатибилност зависи од профила ограде, геометрије, расположивог простора за монтажу и конфигурације стезаљки.

П4: Који угао нагиба се може подесити?

Систем монтаже обезбеђује подесиви опсег нагиба од 15° до 30°. Одговарајући угао зависи од оријентације балкона, распореда панела, услова сенчења и захтева локације.

П5: Који материјали се користе за соларни носач?

Главна монтажна конструкција користи алуминијум АЛ6005-Т5 и нерђајући челик СУС304. Ови материјали су одабрани према структурним и спољашњим захтевима система монтаже.

П6: Можете ли проверити компатибилност пре производње?

Да. Ксиамен Хонор Енерги може да прегледа релевантне спецификације фотонапонских модула, димензије оквира модула, димензије ограде и цртеже пројекта како би утврдио да ли је стандардна конфигурација за монтажу прикладна.

Фабрика и контрола квалитета

Ксиамен Хонор Енерги производи компоненте за соларну монтажу кроз контролисану производњу и процесе инспекције који обухватају инспекцију материјала, обликовање или машинску обраду, површинску обраду, монтажу и коначну верификацију.

Контрола квалитета се фокусира на:

Контрола материјала и димензија помаже у одржавању конзистентности између монтажних компоненти и њихове предвиђене конфигурације ПВ инсталације.

За поруџбине пројекта, спецификације производа и захтеви за монтажу могу се прегледати у складу са применљивим модулима, оградама и условима уградње.

Опције паковања укључују извозне дрвене палете и челичне палете, са методом паковања одабраном у складу са димензијама компоненти, количинама и захтевима за транспорт.

Цертификати

Ксиамен Хонор Енерги послује под ИСО 9001 системом управљања квалитетом за своје производне активности.

Релевантни захтеви производа и тржишта укључују:

· Систем управљања квалитетом ИСО 9001

· Захтеви усаглашености у вези са ЦЕ

· Захтеви који се односе на ЈИС, где је применљиво

Применљива документација о усклађености зависи од конфигурације производа, апликације за инсталацију и одредишног тржишта.
